HMI - PC, HMI(터치스크린) 과 PC와의 통신연결 방법

PLC 프로그램 작업에서 터치화면(HMI=Human Machine Interface)을 사용하는 경우가 많은데,



터치화면(HMI)의 작화를 위한 1단계가 PC와 HMI를 통신연결하는 일입니다.



결국, 통신할 수 있도록, 배선을 연결하고, 통신 프로토콜을 맞추는 일 입니다.



여기서는 예로, 이지뷰와 LS산전의 PLC를 가지고 화면캡쳐 하며, 설명합니다.



1. LAN으로 연결하는 경우, LAN케이블을 서로 연결합니다.

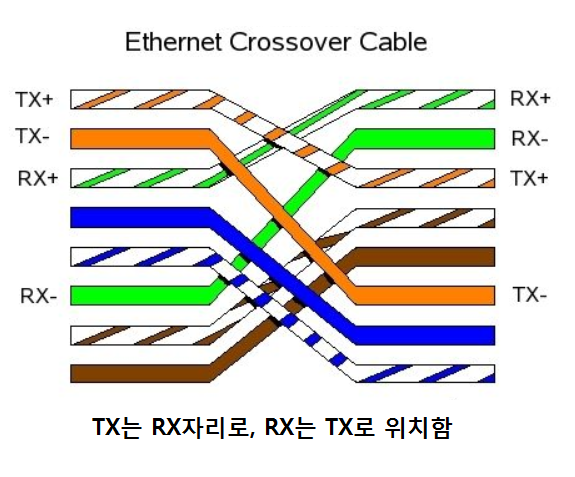

   1:1로 연결하므로, CROSS 케이블을 사용해야 합니다.







2.IP를 맞추어 같은 네트워크가 되도록 합니다.






HMI의 IP는 시스템 파라미터 수정에서 설정하고,

PC의 IP는 네트워크의 IP설정에 가서 수동으로 설정합니다.

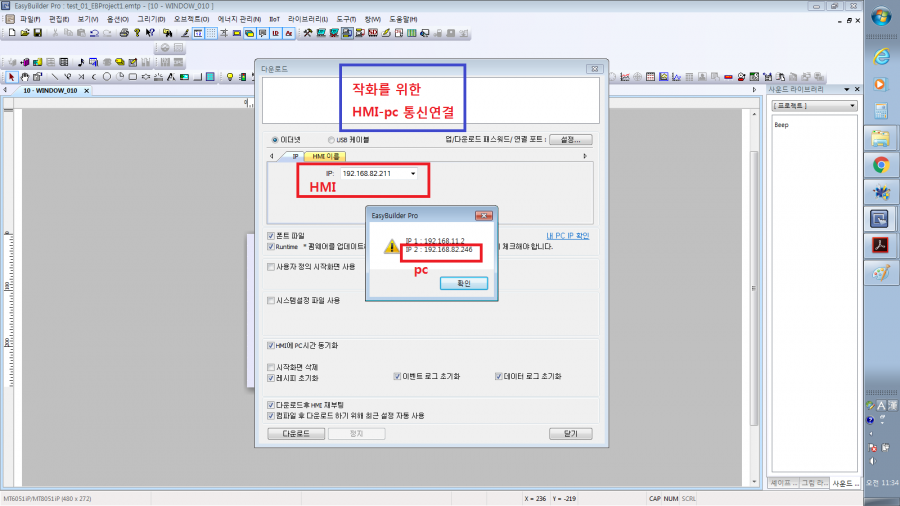

주의 할 점은 위의 캡쳐한 그림과 같이 앞의 3부분은 동일해야 하고, 끝의 숫자는 달라야 한다.



HMI IP = 192.168.82. 211

PC IP  = 192.168.82. 246



이렇게 서로 연결되면 통신이 되고, 안되면 이렇게 연결이 되지 않았으니, 오류를 찾아 고쳐야 합니다.



한참해도 안되는 경우는 터치화면 업체에 문의하면 자세히 안내해줍니다.



수고하세요 ~!



그리고, 이것은 내부 네트워크이어서 외부에서는 들어 올 수가 없습니다.
