2선식 실린더 위치센서(Reed Switch) D-A93 / W8H 입력을 PLC에 연결하는 방법설명

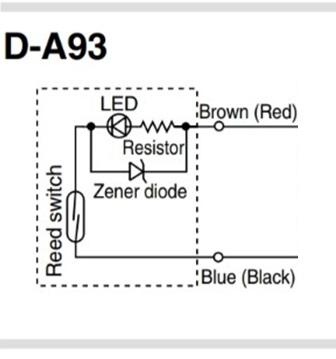

D-A93 / W8H( D-A93과 동일) 회로도는 아래와 같습니다.



갈색(Brown)쪽에 +전압이 걸리고, 청색(Blue)쪽에 -전압이 걸리면 됩니다.

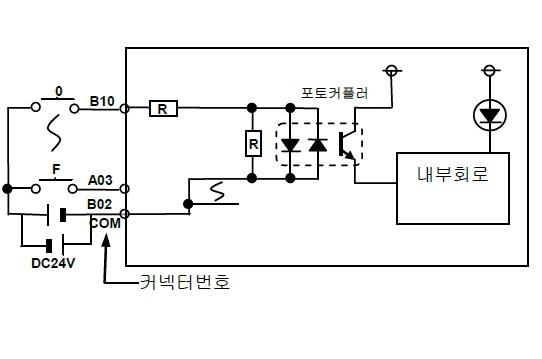

PLC의 입력회로는 아래와 같습니다.



내부의 포토커플러 발광다이오드에 전류가 흘러서 입력을 감지하도록 합니다.



이 경우에, COM를 +V전압(입력은 반대로 해야 다이오드에 전류가 흐르므로, 싱크입력=GND 경우입니다.)으로 하거나,



GND(입력은 반대로 해야 다이오드에 전류가 흐르므로, 소스입력=+V전압 경우입니다.)로 할 수 있습니다.

위의 Reed Switch에서는 그래서 두 경우가 있습니다.

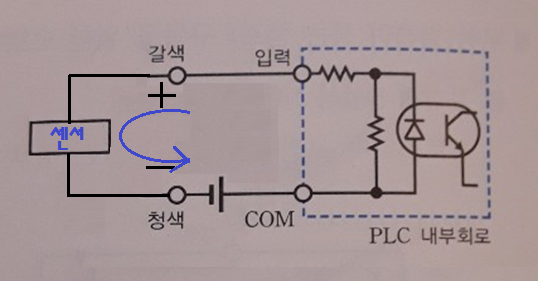

아래는 COM이 +전압에 연결되고, 싱크(GND)입력을 받는 경우에 센서 결선방법입니다.



갈색을 입력에 연결하고, 청색은 GND에 연결합니다.

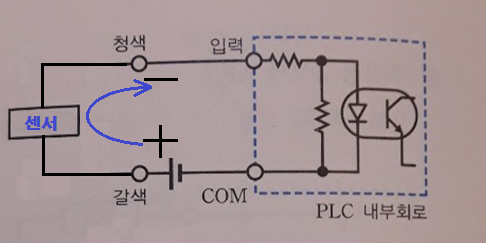

아래는 COM이 GND에 연결되고, 소스(+전압)입력을 받는 경우에 센서 결선방법입니다.



갈색을 +전압에 연결하고, 청색은 입력에 연결합니다.
