PT100 온도센서, 저항에서 온도계산하는 공식

PT100 온도센서, 저항에서 온도계산하는 공식



PT100은 온도센서로 많이 사용하고 있는데, 찾다보니 저항온도 표는 많은데,



저항에서 온도구하는 공식은 못 찾아서 1차 근사식을 만들었습니다.



간단한 1차 근사식:



  온도썹씨(T, °C) = (저항R - 100) / (0.39083)



이렇게 해도 근사적으로 맞습니다.





예를 들어, 저항 111.67이 측정되면, 정확한 온도는 30도(°C)인데,



위식으로 계산하면,



 ( 111.67 - 100 ) / 0.39083 = 29.86



입니다.



또, 예를 들어, 저항 138.51이 측정되면, 정확한 온도는 100도(°C)인데,



위식으로 계산하면,



 ( 138.51 - 100 ) / 0.39083 = 98.53



입니다.





좀더 정확하게 2차 근사식으로 만들면,



온도썹씨(T, °C) = 0.0011* 저항R * 저항R + 2.3368 * 저항R - 244.58



입니다.



또, 예를 들어, 저항 138.51이 측정되면, 정확한 온도는 100도(°C)인데,



위식으로 계산하면,



 (0.0011* 138.51 * 138.51) + (2.3368 * * 138.51)  = 100.2 °C



입니다.



예를 들어, 저항 111.67이 측정되면, 정확한 온도는 30도(°C)인데,



위식으로 계산하면,



 = 30.1 °C



입니다.



확실히, 1차식보다 2차식이 정확하군요,,

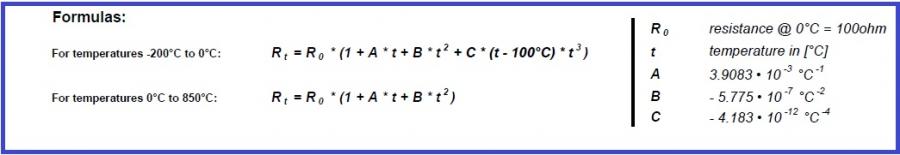

원래공식은,







근거자료(Pt100_en.pdf)는 첨부합니다.



문의사항은 메일 (sicontrole@gmail.com)으로 주세요,



첨부파일 다운로드

확장자는pdfPt100_en.pdf
